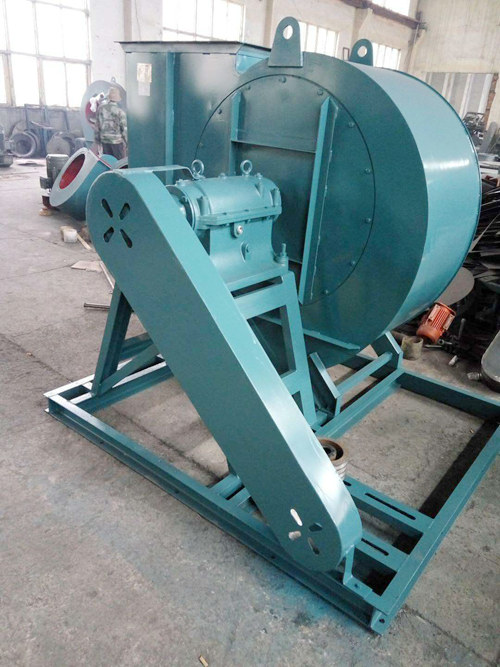

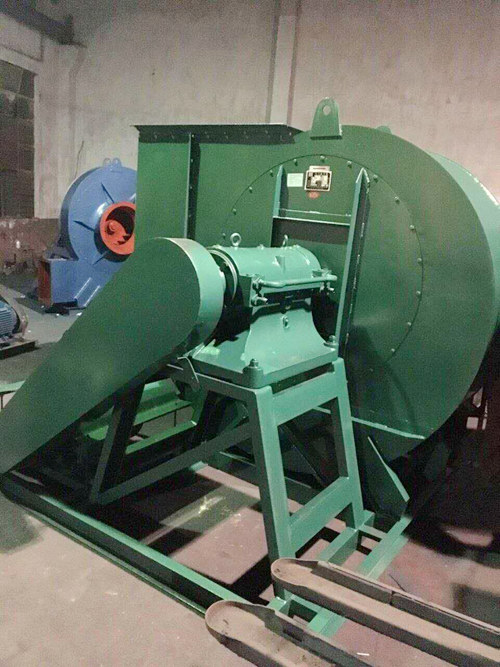

4-72型离心通风机
一、用途
4-72型离心通风机(以下简称风机)可作为一般通风换气用，其使用条件如下：
1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可作用输入气体，也可作用输出气体。
2、输送气体种类：空气和其他不自然的，对人体无害的；对钢铁材料无腐蚀性的气体。
3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/m 3。
4、气体内的温度：不得超过80℃。
二、风机的型式
风机可制成右旋转和左旋转二种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示，按逆时针旋转，称为左旋转风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示，4-72型风机NO2.8-12在出厂时均作成1种型式，使用单位根据要求再安装所需要的位置，订货时不要注明，NO2.8出风口位置调整范围0 0 -255 0，间隔是45 0，NO3.2-5出风口位置调整范围0 0 -255 0，间隔是22.5 0，NO6-12出风口位置调整范围0 0 -180 0，除NO12间隙15 0外，其他三种风机间隔为22.5 0，NO16.20出风口位置制成固定三种，0 0、90 0、180 0不能调整，订货时需注明。
风机的传动方式，计有A、B、C、D四种，A式表示无轴承箱装置，以电动机直联传动；B表示悬臂支承装置，皮带传动，皮带轮在轴承中间；C式青示悬臂支承装置，皮带传动，皮带轮在轴承外侧；D式表示悬臂支承装置，用联轴器联接传动。
4-72型风机中，NO2.8-5采用A式传动；NO6-12采用滚动轴承支承，分为C式和D式两种传动，NO16-20采用滚动轴承支承，为B式传动型式。
三、风机的结构
4-72型风机中的NO2.8-5风机主要由叶轮、机壳、进风口等部分配置联电机而组成。NO6-20除具有上述部分外，还有传动部分等。
1、叶轮有十个后倾的机翼型叶片，曲线型前盘和平板后盘组成。均用钢板制造，并经过动，静平衡校正，空气性能良好，效率高，运转平稳。
2、机壳制成三种不同型式，NO2.8-12机壳作为整体，不能拆开。NO16-20的机壳制成三开式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为二半，用螺栓连接。
3、进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
4、传动部分由主轴、轴承箱，滚动轴轮，皮带轮或联轴器组成。
4-72系列风机性能参数表
|
机号 |
传动方式 |
转速r/min |
风量m3/h |
风压pa |
配用电机KW |
|
2.5 |
A |
2900 |
805-1677 |
792-483 |
Y80-2-0.75 |
|
2.8 |
A |
2900 |
1131-2356 |
994-606 |
Y90S-2-1.5 |
|
3.2 |
A |
2900 |
1688-3517 |
1300-792 |
Y90L-2-2.2 |
|
3.2 |
A |
1450 |
844-1758 |
324-198 |
Y90S-4-1.1 |
|
3.6 |
A |
2900 |
2664-5268 |
1578-989 |
Y100L1-2-3KW |
|
3.6 |
A |
1450 |
1322-2634 |
393-247 |
Y90S-4-1.1 |
|
4 |
A |
2900 |
4012-7419 |
2014-1320 |
Y132S1-2-5.5 |
|
4 |
A |
1450 |
2006-3700 |
501-329 |
Y90S-4-1.1 |
|
4.5 |
A |
2900 |
5712-10562 |
2554-1673 |
Y132S2-2-7.5 |
|
4.5 |
A |
1450 |
2856-5281 |
634-416 |
Y90S-4-1.1 |
|
5 |
A |
2900 |
7728-15455 |
3187-2019 |
Y160M2-2-15 |
|
5 |
A |
1450 |
3864-7728 |
790-502 |
Y100L1-4-2.2 |
|
6 |
A |
2900 |
6677-13353 |
1139-724 |
Y112M-4-4 |
|
6 |
A |
960 |
4420-8841 |
498-317 |
Y100L1-6-1.5 |
